功能说明
防火墙部署过程中，需要使用代理提供较强的控制能力。而为了不影响用户网络，代理通常需要部署为透明代理。 L3层面的透明代理可以通过协议栈的支持来实现，可以结合haproxy的透明模式和linux协议栈的iptables以及策略路由实现。 有些场景，还需要实现L2的透明，主要是vlan+mac的透明，在协议栈的L3就不太容易实现。 因为网桥是符合L2透明的设备模型，因此在桥的基础上可以比较方便的实现二层透明代理。 下面主要利用Openvswitch流表解决二层透明代理的三个问题：
- 实现对代理业务报文和非业务报文的分流，非业务报文不代理。
- 实现业务报文上送到proxy，并且打上二层信息标签。
- 实现对proxy发出的报文进行正确的二层封装，透明转发到server或client。
实现方案

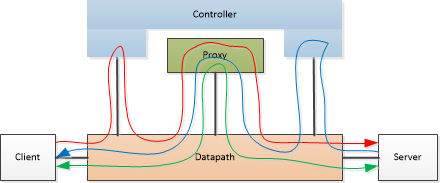

拓扑示意如图：
controller和proxy都是通过虚接口与ovs的datapath相连。
说明：
- 红色线为client->server报文经过的慢速路径，报文需要上送controller，再注入回datapath，经过proxy后到达server
- 蓝色线为server->client报文经过的慢速路径，报文需要上送controller，再注入回datapath，经过proxy后到达server
- 绿色线为client<->server双向通信的快速路径，报文经过流表规则上送proxy处理，但是不上送controller，客户端和服务器都不感知自己经过了proxy
实现流程
报文转发路径和流表规则
a. 引流设备同时刚部署进网络时，同时会收到业务报文和非业务报文。业务报文以(ip_proto_port)三元组标识。 添加一条normal规则，用于匹配非业务报文交换转发； 添加两条规则，用于匹配ctos和stoc两个方向的业务报文，使其上送controller，走慢速路径。
- match all， normal ， 优先级0
- match 资产ip+port， to controller， 优先级1
b. client发出的第一个业务请求报文通过流表规则上送controller，走慢速路径，如图中的红色线所示。根据这个报文维护两张表（l2表和l3表），L2表是smac_dmac_vlan_inport表，根据报文的二层信息进行hash得到键值，同时根据该键值生成顺序数组的索引（使用bitmap）； L3表是以sip_dip为键值的hash表，内容是前一张表计算生成的索引 值，注意只能填充ctos方向。这个报文同时触发生成4条流表规则。
- 生成proxy->client 改包转发的无标签匹配流表规则，封包规则是根据client请求反弹，即以dip_sip为键值查L3表，然后根据ctos方向的tag值查的L2信息封装后发出。优先级2
- 生成proxy->server 改包转发的无标签匹配流表规则，出接口根据接口对配置查得，封包规则以sip_dip为键值查L3表，然后根据ctos方向的tag值查的L2信息封装后发出。优先级2
- 生成proxy->server 改包转发的有标签匹配流表规则，出接口根据接口对配置查得，封包规则根据计算得到的标签匹配dmac，对报文进行封装。优先级3
- 生成client->proxy 快速路径的流表转发规则，该规则优先级高于a步骤中client->controller的优先级，封装方式为将tag值写入到smac，出接口为proxy所在接口。匹配项为资产信息+L2信息。优先级3
b1. controller 将b中收到的请求报文封装后上送proxy，封包处理方式同b中步骤4 。
c. server发出的第一个业务请求报文通过a步骤中所添加流表规则上送controller，走慢速路径，如图中蓝色线所示。 根据这个报文更新L2表和L3表，L2表根据根据二层信息hash得到一个新标签键值，L3表根据dip_sip信息填充stoc方向的二层信息索引键值。同时依据报文触发生成两条流表规则。
- 生成server->proxy快速路径的流表转发规则，该规则优先级高于a步骤中server->controller的优先级，封装方式为将tag值写入到smac，出接口为proxy所在接口。匹配项为资产信息+L2信息。优先级3
- 生成proxy-client 改包转发的有标签匹配流表规则，因为可能存在不对称的情况，需要根据server封装的源mac进行改包，而不是一直根据client报文反弹。封包规则是根据标签查得二层封装信息，对报文进行封装转发，优先级3
c1. controller 将c中收到的请求报文封装后上送proxy，封包处理方式同c中步骤1 。
出接口选择
交换机的出接口选择原理是学习转发，没学到时泛洪。而二层直通是直接根据接口对配置转发。二层直通方式不存在学习和和泛洪的问题。
表项结构与操作
L2表
C to S 方向
对所有业务报文的二层信息存入一张hash表ctos_l2_hash，如果是新插入的值，为该值生成反向查找标签，并将标签值作为hash value的一部分存储。
标签生成机制采用顺序生成方式，从0依次分配，有标签回收时整体搬移填空。维护一个标签反向查询数组，以标签为键值存储“指向二层信息表中entry的
的指针”。如果是python，以标签为键值直接存储二层地址信息ctos_l2_tag。例如： ｛l2_info: tag｝tag is a index of [l2_info_pointer]
S to C 方向
对反向的业务报文二层信息维护另一张hash表stoc_l2_hash。生成新的标签值，维护S to C方向的标签反向查询数组stoc_l2_tag。
- 对所有上送业务报文，首先查hash表，如果查到，将对应的标签写到报文的smac中。如果查不到，生成标签，标签也写入对应mac中。
- 对proxy下发的报文，不论哪个方向，从smac中拿到标签，根据标签反向查询数组，查询得到要使用的二层信息，封装后发出。
- 如果是不对称的场景，需要将反向的标签值写入到报文smac中，上送协议栈，协议栈反向的标签值和正向的可能不同。
- 不对称的场景， c to s 方向要查询正向表， s to c 方向要查询反向表。可以开启学习以应对这种场景。
L3表
L3表的核心结构是(cip, sip)键值对，值为一对二层封装标签值（tag1, tag2）
在某些场景下L3表的键值可以用(cip_prefix, sip) 对为键值，替换掉 (cip， sip), 即将L3表对应的client聚合。
因为真实的场景下，client通常是经过路由器来访问server，因此是多个client ip对应一个client端的mac地址。
可以根据一个mac与多个client ip的对应关系，将表项的键值中的client ip聚合。达到缩减表项的目的，这个优化通常需要用户配置。
表老化
- L2表和L3表都存在老化问题，二层表时间可以设置稍长，比如2.5小时，ip表可以设置的时间稍短，比如20分钟。理论上不该存在TCP连接没断开而L2表老化了的情况。 可能存在MAC表没老化，而IP表老化了的情况，这种情况是知道如何封装和转发报文的。
- openflow的流表都有idle_timeout 和 hard_timeout两个选项，可以使用其中的idle_timeout控制流表的老化时间，流表老化时，根据数据平面上送的OFPT_FLOW_REMOVED消息通知控制器删除对应ip-mac表项。
不对称场景下的学习连接
在不对称的场景下，很少的情况下，回弹的报文不能正确返回到client，这个时候可能需要引流设备做一步对server二层地址的主动学习。 主动学习需要构造一条虚假的tcp连接，向server发起请求，依据这条虚假连接收到的server回复报文进行学习，获得stoc封装信息。 这条主动学习连接的构造方式，需要考虑协议的具体类型，很可能需要上层socket应用来构造包和维护收发报文的过程。
